Ковшовые ворошители солода

МС-ВК

от единственного производителя ворошителей
ковшовых с поворотным лотком на территории СНГ

  • Высота слоя солода: от 750 до 1200 мм
  • Ширина зоны ращения: от 2500 до 4500 мм
  • Длина переброса солода: от 1500 до 3000 мм
  • Количество ковшей: 48-64 шт.
  • Срок службы: 10 лет

Для производства сухого и зеленого солодов в пневматических солодовнях с передвижной грядкой.

Материал изготовления: Углеродистая сталь / Нержавеющая сталь / Комбинированное

ковшовый ворошитель солода МС-ВК

Эксплуатационная надежность

Создано дляэксплуатации в условиях среды с влажностью 90%.

ковшовый ворошитель солода МС-ВК

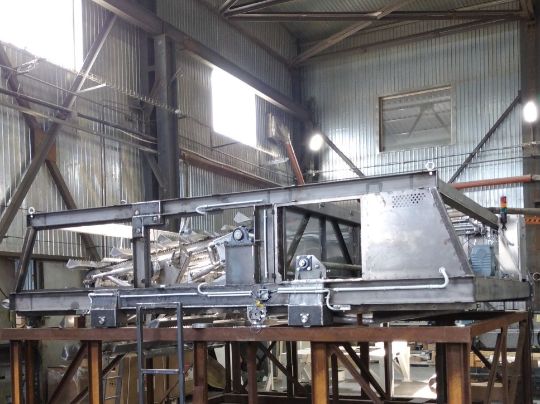

Основная (несущая) рама ворошителя выполнена из углеродистой стали Ст3 с нанесением двухкомпонентного полиуретанового лакокрасочного покрытия

Консольная (рабочая) рама, ковши, детали полиспаста, приемный лоток, защитные кожухи, электрошкаф и пульты управления выполнены из коррозионностойкой стали AISI

Приводные, натяжные и обводные звездочки с гальваническим покрытием.

Конструктивное исполнение сводит к минимуму время на послесменную очистку оборудования от остатков продукта.

Надежные комплектующие

Цепи, приводные звездочки, подшипниковые узлы, полиспасты - это ключевые рабочие узлы, эксплуатируемые в агрессивной сырьевой среде. Поэтому к ним мы уделяем особенно пристальное внимание и используем комплектующие тех поставщиков, которые прошли наш контроль качества и проверку временем, получив позитивную обратную связь от Заказчиков.

  • Тяговые цепи 16В–12К2.20212Т производства "Тульского завода цепей"
  • Приводные устройства SEW Eurodrive со степенью защиты IP-55
  • Подшипниковые узлы SKF

Удобство эксплуатации

  • Расположение, конструктив, материал зачистных скребков/щеток позволяют исключить ручной труд при зачистке ситовых поверхностей грядок.
  • Возможность оперативной регулировки угла наклона поворотного лотка и положения консольной рамы ворошителя.
  • 4 скорости перемещения ворошителя.
  • Герметичные быстросъемные окна контроля моторного отсека.

Безопасность

  • Наличие основных датчиков безопасности и дублирующих механических упоров.
  • Световая и звуковая сигнализации, быстросъемные защитные кожухи по периметру ворошителя.
  • Смотровые окна визуального контроля.
  • Защитные кожухи ходовых колес.
  • Световая индикация скорости перемещения.

Совершенное электрооборудование

  • Силовой шкафы и двусторонние пульты управления из нержавеющей стали со степенью защиты IP-66.
  • Задание и выбор скоростей движения ворошителя посредством частотного преобразователя SEW Eurodrive.
  • Управление электрооборудованием ворошителя (компании Schneider Electric) осуществляется посредством контроллера Siemens.
  • Подвод электропитания к шкафу управления ворошителя осуществляется посредством силового кабеля FESTOONTEC 5G6 на специализированном тросовом подвесе.

Комплекс работ

«под ключ»

для солодорастильных грядок.

Выезд специалистов для технического аудита объекта, согласования объема работ и требований технического задания

Проектные работы «Техническое перевооружение солодовенного участка», строительство, тех. перевооружение

Демонтаж существующих ковшовых ворошителей, изношенных трубопроводов и устройств системы аэрации/орошения, существующих металлоконструкций ситовой поверхности

Восстановление внутренних поверхностей солодорастильных ящиков с использованием современных износостойких материалов

Приведение в соответствие геометрии существующих рельсовых путей

Расчет оборудования, комплектации, монтаж системы кондиционирования

Изготовление и монтаж замочных чанов итрубопроводов из нержавеющей стали AISI 304/316, устройств подачи замоченного солода

Поставка оборудования и монтаж системы аэрации / орошения с использованием мелкодисперсных распыляющих форсунок.

Изготовление и покрытие металлоконструкций ситовой поверхности солодорастильных ящиков/грядок

Монтаж сит из нержавеющей стали AISI-304/316 с герметизацией стыковочных соединений полимерным композитом

Монтаж ворошителей МС-ВК, устройство кабельного питания, запуск в эксплуатацию, обучение персонала

Декларации и метрология

Свидетельства СРО

Данная деятельность подтверждена удостоверениям и свидетельствами члена саморегулируемой организации (СРО) для выполнения:


  1. проектных работ (в т.ч. подготовка технологических, конструктивных, архитектурных решений, планов, схем и др.)
  2. строительно-монтажных работ(земляные, строительные, монтажные и пусконаладочные работы, устройство сетей и др.)

Модельный ряд

Для 10 типоразмеров солодовенных грядок, в зависимости от ширины зоны ращения и высоты слоя солода.

Полный комплект документов

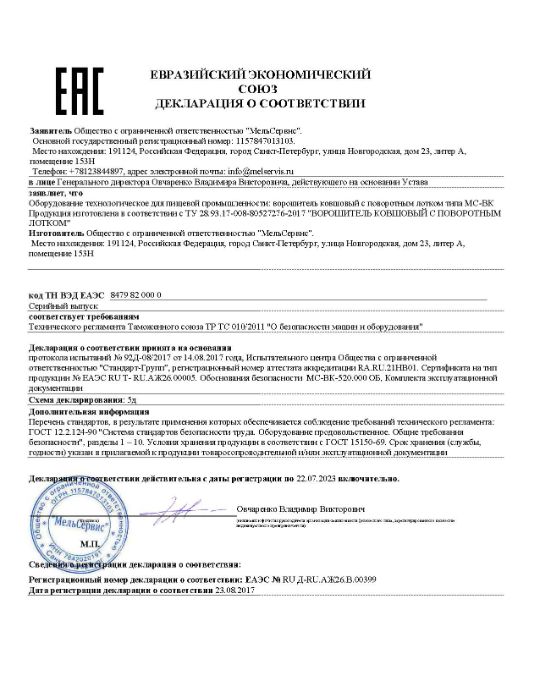

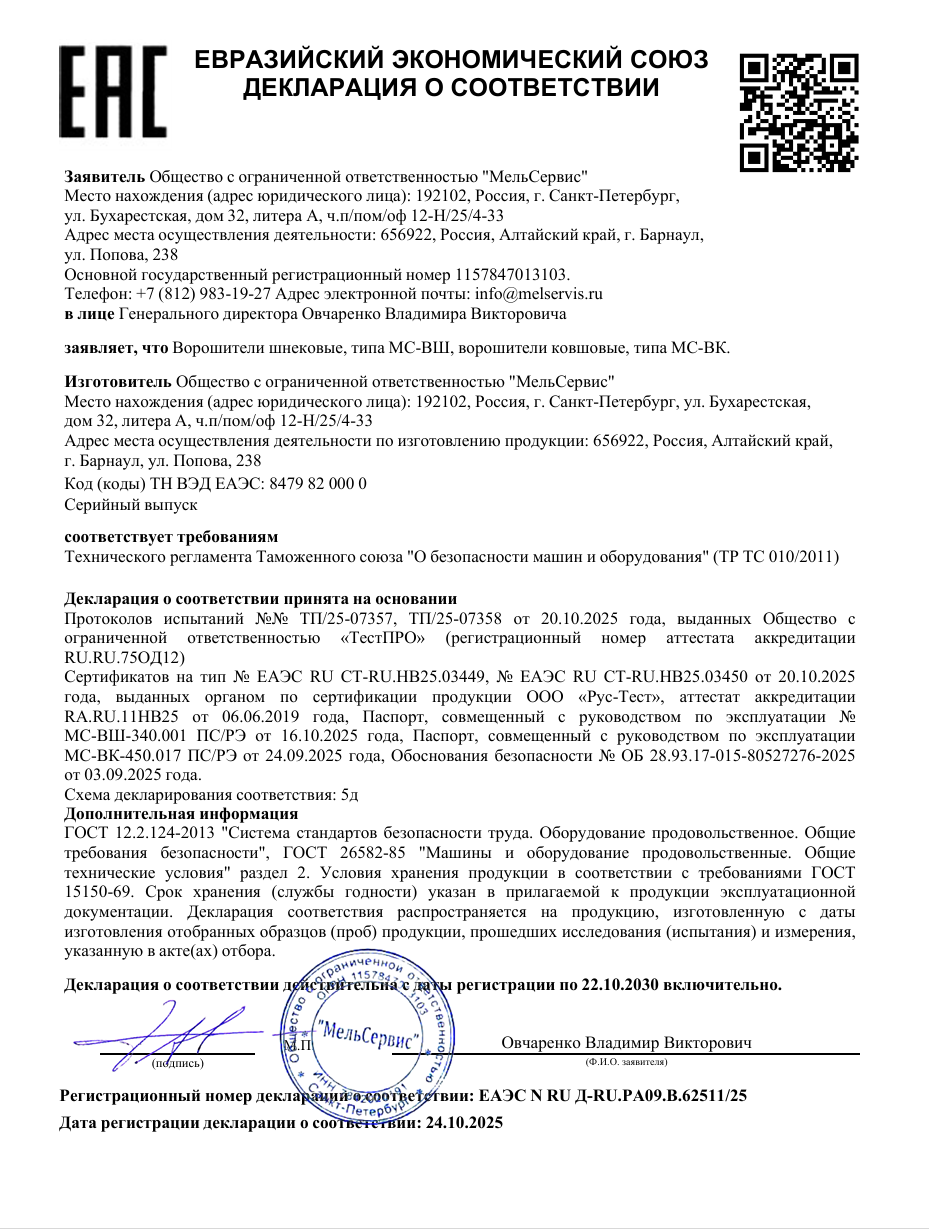

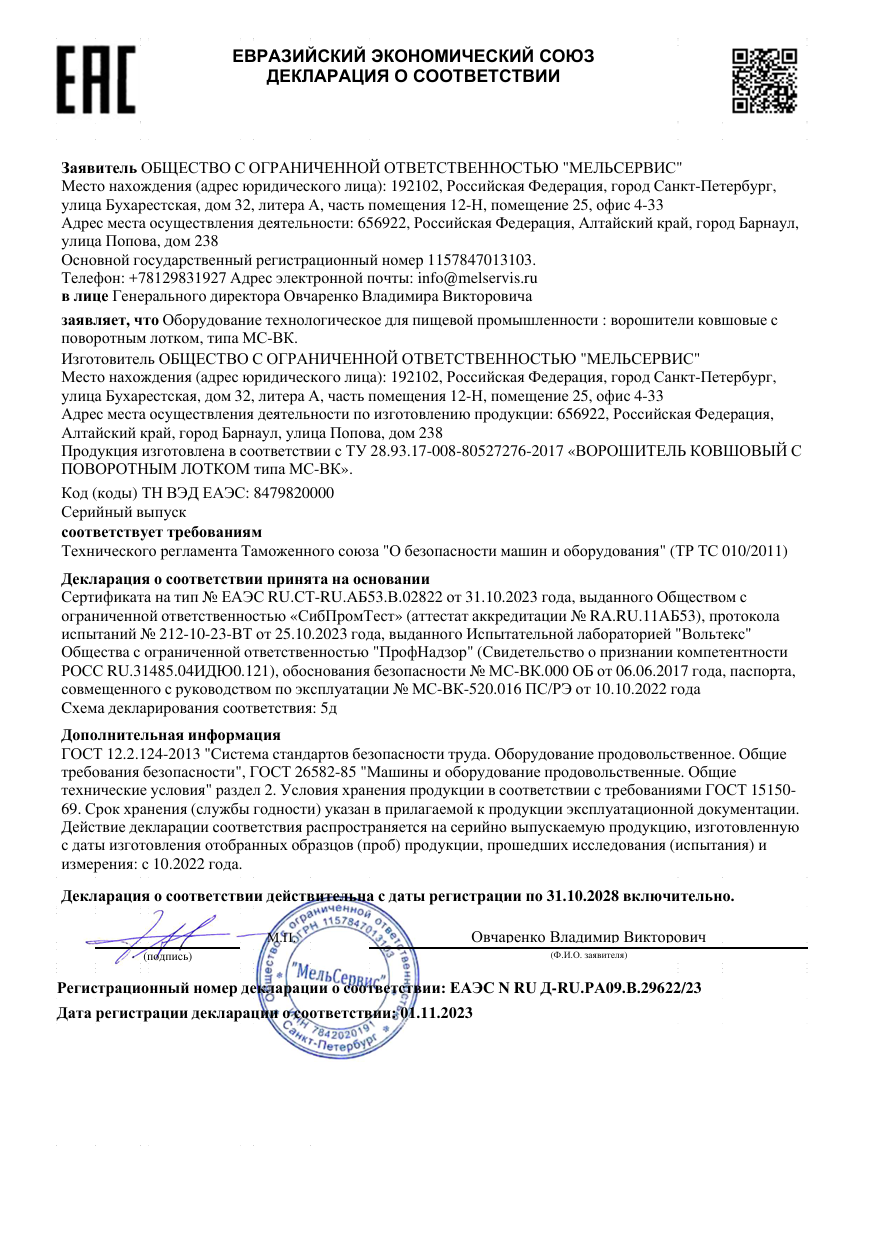

  1. Декларации о соответствии требованиям Технического Регламента Таможенного союза ТР ТС 010/2011 по схеме 5Д.
  2. Паспорт и руководство по эксплуатации на оборудование
  3. Паспорта и РЭ на комплектующие
  4. Комплект электрических схем

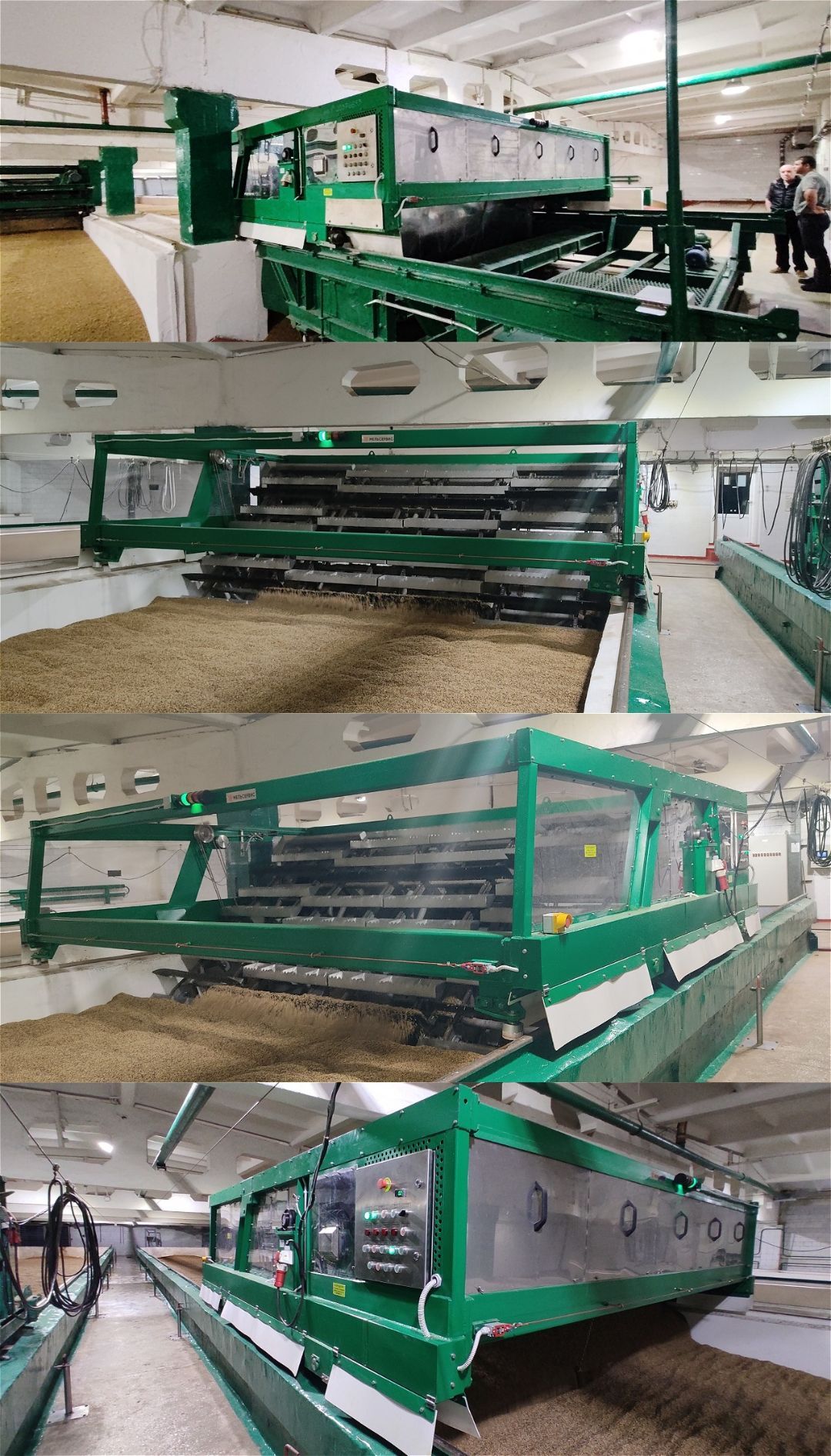

Реализованные проекты

Благодаря конструкторскому отделу и команде опытных технических инженеров и специалистов мы можем предоставить индивидуальные решения, адаптированные под технологические особенности производства определенных видов солода: светлого, зеленого, пшеничного, ржаного, просяного и крафтового.

Пивоваренный завод,

г.Иркутск

  • выполнены работы по реконструкции Солодорастительного отделения (реконструкция грядок, систем увлажнения и кондиционирования воздуха)
  • разработана проектная документация на реконструкцию солодовенного участка ОПО, выполнена экспертиза промышленной безопасности
  • изготовлены и поставлены 8 ковшовых ворошителей МС-ВК-450
  • произведены работы по восстановлению солодорастительных грядок и заменековшовых ворошителей солода
  • выполнены работы по восстановлению солодосушилок ЛСХА - 10

Частная пивоварня,

г. Ульяновск

  • изготовлены и поставлены 3 ковшовых ворошителей МС-ВК-450
  • произведены монтажные и пуско-наладочные работы по замене ковшовых ворошителей солода.

Производитель солодовых спиртов, Тульская обл.

  • изготовлены и поставлены 3 единицы ковшовых ворошителей МС-ВК-450
  • произведены монтажные и пуско-наладочные работы по замене ковшовых ворошителей солода.
  • выполнены работы по реконструкции Солодорастительного отделения (реконструкция грядок, систем увлажнения и кондиционирования воздуха, замена замочных чанов и систем транспортировки солода).

Производитель солодовых концентратов,

респ. Татарстан

  • изготовлен и поставлен ковшовый ворошитель МС-ВК-400
  • произведены монтажные и пуско-наладочные работы по замене ковшового ворошителя солода.

Производитель солодовых концентратов, респ. Татарстан

Пивовареный завод,

г. Омск.

  • выполнены работы по демонтажу/монтажу технологического и аспирационного оборудования.
  • запущен в производство ковшовый ворошитель МС-ВК-450

Частная пивоварня, Кемеровская обл.

  • изготовлен и поставлен ковшовый ворошитель МС-ВК-355
  • произведены монтажные и пуско-наладочные работы по замене ковшового ворошителя солода.

Частная пивоварня, Кемеровская обл.

Опыт работы с производителями солода

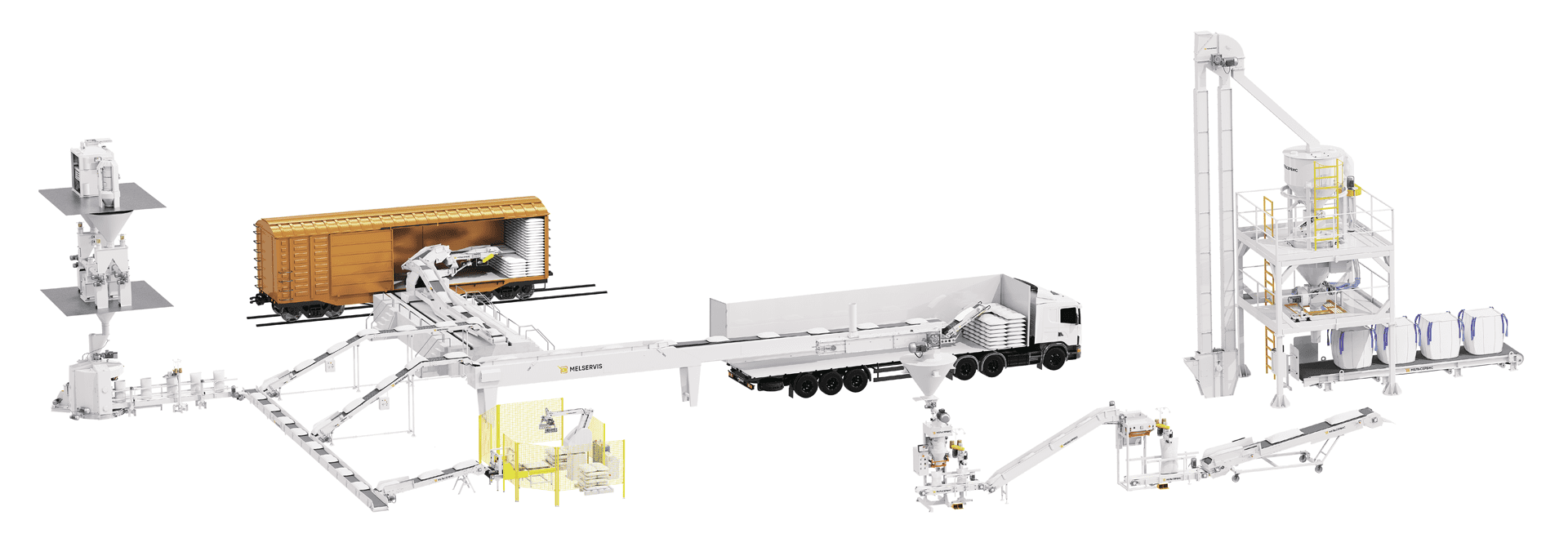

помимо ворошителей солода для солодовенных предприятий России нами было изготовлено и запущено в эксплуатацию 6 фасовочных линий солода в мешки, 32 единицы транспортирующего оборудования, 3 участка механизированной погрузки солода в мешках в автомобильный и железнодорожный транспорт, 4 единицы весового и аспирационного оборудования.

МС-ВК

Индивидуальный tailor-made подход.

В работе с каждым Заказчиком

Заказчик не покупает оборудование - он в первую очередь решает задачу.
Мы помогаем ему быть уверенным, что задача будет решена - эффективно, профессионально и в срок.

Сделать запрос на ТКП

Технические консультации, объемно-планировочные решения и подбор оборудования выполняются бесплатно.
