Фасовка в Биг-Бэги (МКР)

Каждый наш Заказчик уникален, и мы понимаем, насколько важно адаптировать оборудование под его конкретные условия и задачи. Используя индивидуальный подход к каждому проекту, мы создаём дозаторы для Биг-Бэгов (МКР), которые идеально соответствуют вашим требованиям.

Наши специалисты досконально изучат все характеристики вашего продукта и особенности производства, и предложат станцию затаривания в Биг-Бэги (МКР), которая соответствует всем исходным данным.
Мы отличаемся тем, что предлагаем реализацию проекта "под ключ". Это означает, что мы берем на себя все этапы проекта, начиная от проектирования и заканчивая монтажом, вводом в эксплуатацию и обучением персонала. Вы получаете оборудование для фасовки в Биг-Бэги (МКР), которое будет полностью соответствовать вашим ожиданиям и требованиям.

Наше оборудование – Ваши высоты в бизнесе.

Наша метрология - Свидетельство об утверждении типа средств измерений RU.C.28.007.A №57820/1

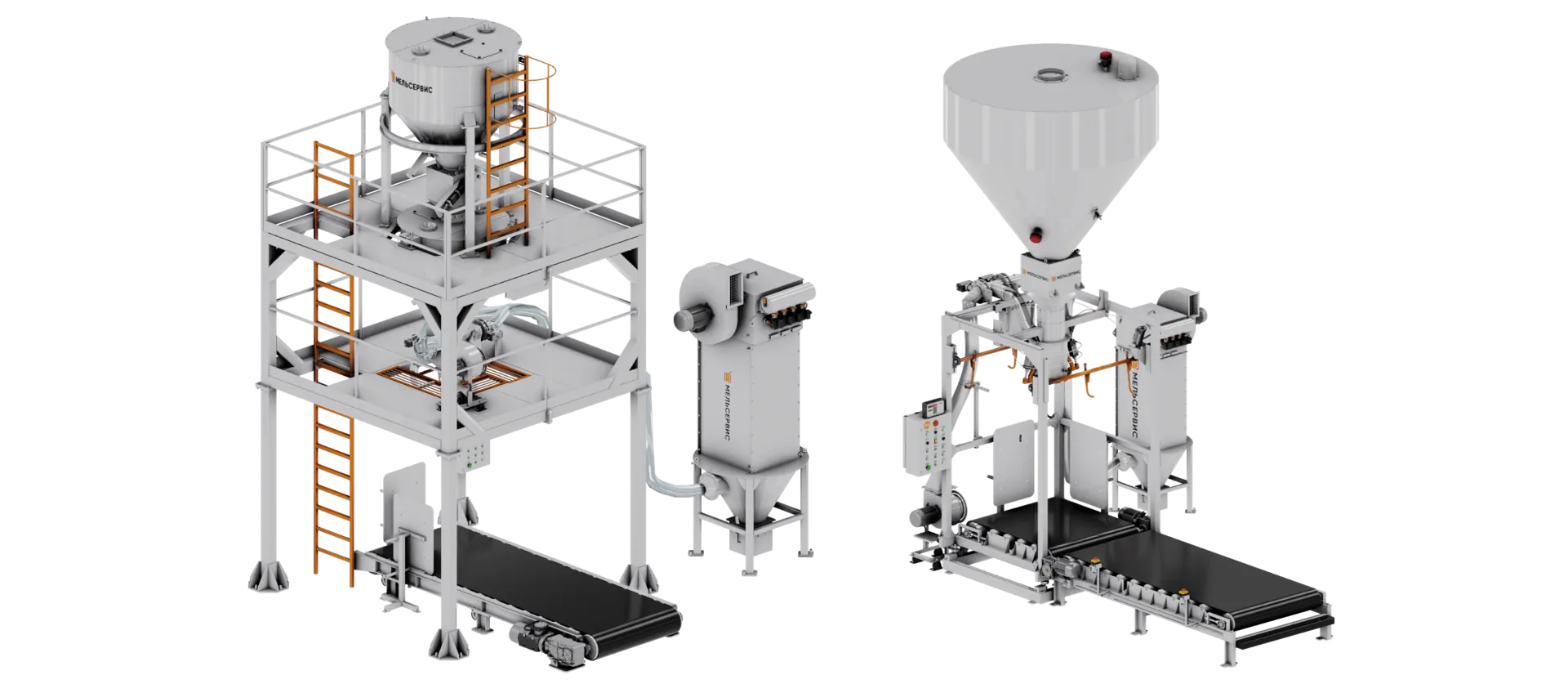

Фасовка в Биг-Бэги (МКР)

Смотреть видео работы фасовки в Биг-Беги

Принцип выбора фасовки в Биг-Бэги - "нетто / брутто"

Выбирается в зависимости от акцента в балансе "производительность/габариты/цена".

фасовка в Биг-Бэги МКР

На базе дозатора Биг-Бэгов - МВД-МС-500/1000 ("нетто")

Максимальная производительность

Взвешивание осуществляется в весовом бункере

Используется два типа весовых дозаторов - 500 кг / 1000 кг

Комплектация надвесовыми и подвесовыми бункерами

Полуавтоматическая фасовка в Биг-Бэги (МКР): одно, двух-, четырехстропные, с вкладышем и без.

Производительность: до 90 Биг-Бэгов/час
Масса дозы у весового дозатора МС-500: от 100 до 500кг
Масса доза у весового дозатора МС-1000: от 200 до 1000кг
Оператор: 1-2 человека
Макс. отклонение массы дозы от среднего: ±0,5% (класс 0,5 по ГОСТ 8.610-2012)

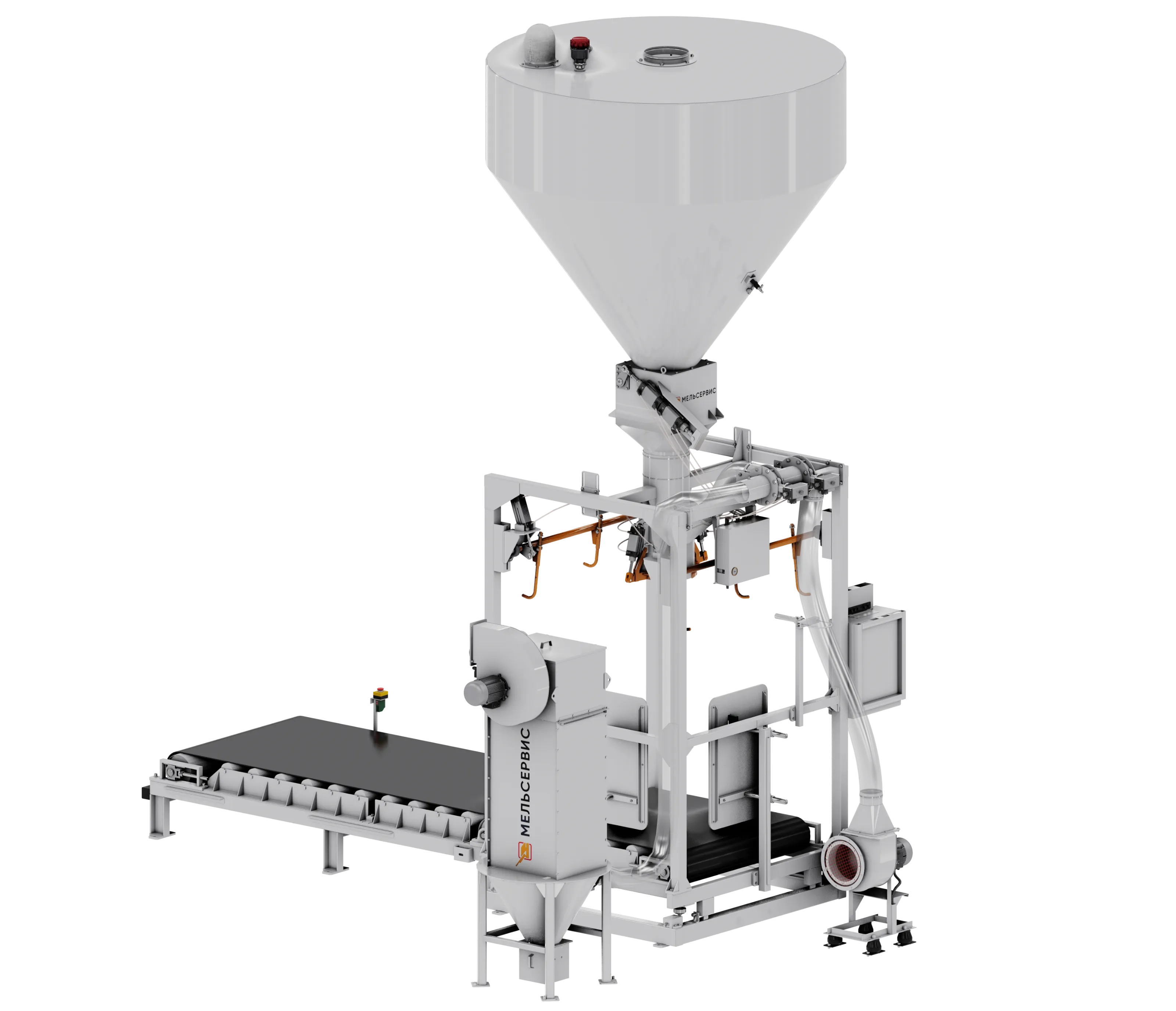

фасовка в МКР (биг-бэг)

На базе дозатора Биг-Бэгов - МВД-МС-1000-Б ("брутто")

Средняя производительность

Взвешивание осуществляется на весовом конвейере

Компактность

Полуавтоматическая фасовка в Биг-Бэги (МКР): одно, двух-, четырехстропные, с вкладышем и без.

Производительность: до 30 биг-бэгов/час
Масса дозы: от 500 до 1000кг
Оператор: 1-2 человека
Макс. отклонение массы дозы от среднего: ±0,5% (класс 0,5 по ГОСТ 8.610-2012)

Тип питателя для дозатора МКР определяется гранулометрическими характеристиками продукта

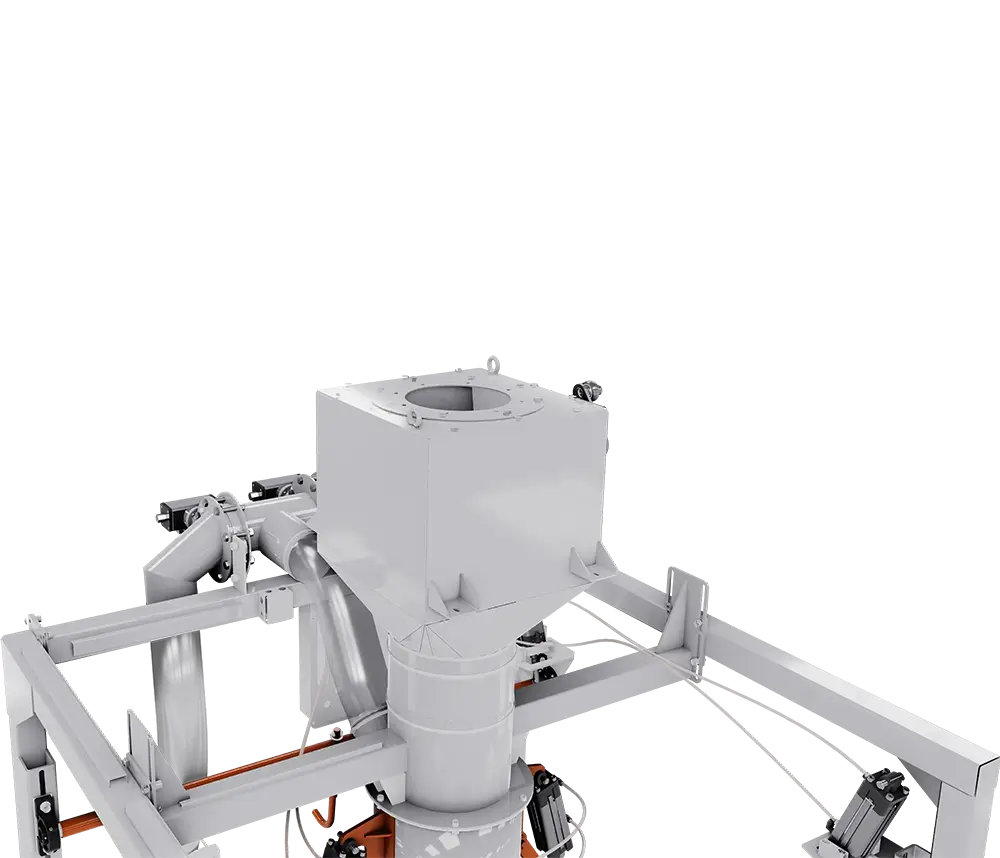

Гравитационная подача материалов

Для хорошо сыпучих продуктов: зерно, крупа, сахар, соль, минеральные и химические материалы, удобрения, гранулы, пеллеты и др.,

Дозирование осуществляется самотеком.

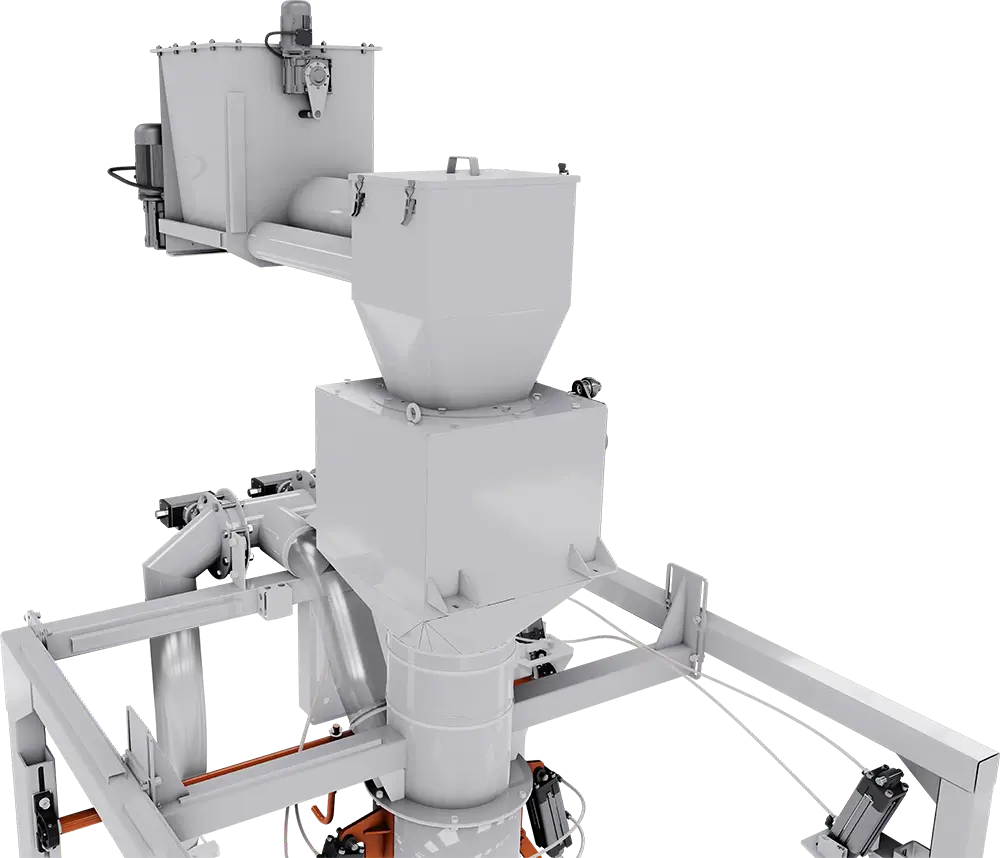

Шнековая подача

Для мелкодисперсных, трудносыпучих продуктов: мука (зерновых, древесная, белковая и др.), отруби, жмых, сода, соль, комбикорм, сухое молоко, порошкообразные, минеральные и химические материалы и др.,

Основное дозирование осуществляется отдельным питателем "грубо", финальное дозирования - отдельным питателем "точно".

Уникальная конструкция с ворошителем продукта, демпферной решеткой.

Мотор редуктора с сервис фактором не менее 1.5

Частотное управление процессом дозирования.

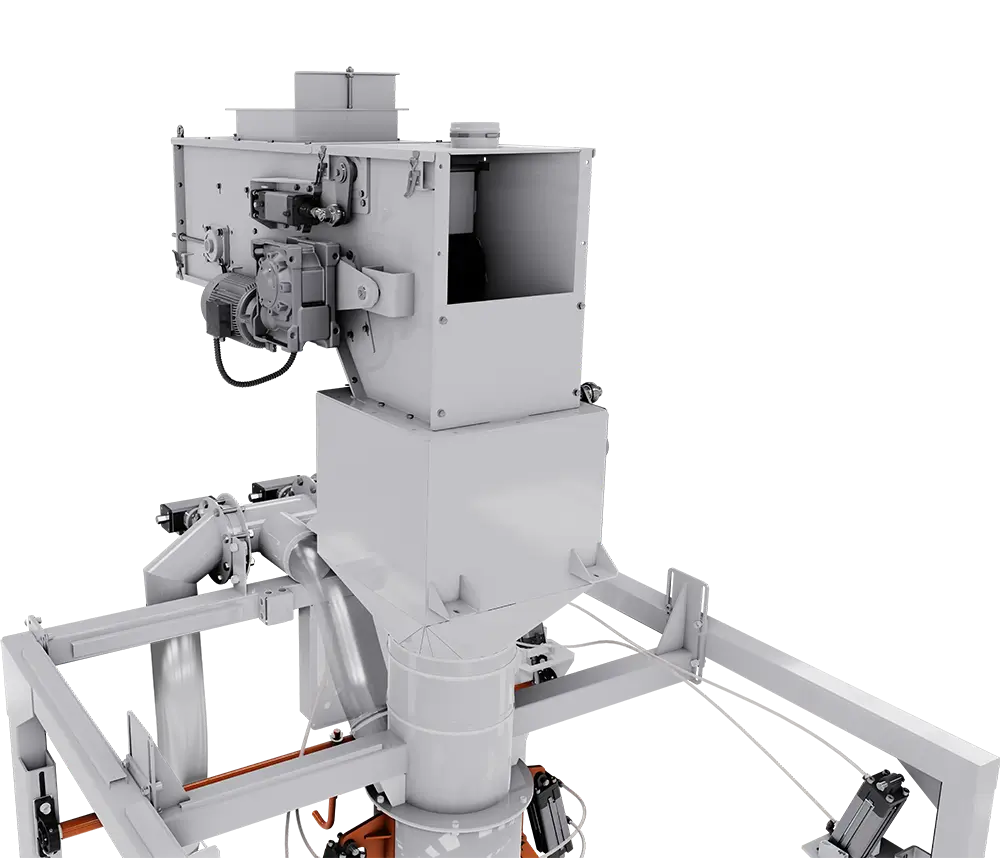

Подача ленточным питателем

Для кусковых и крупнодисперсных продуктов: уголь, керамзит, пеллеты, ПГС, крупнокусковые материалы с фракцией до 70 мм

Питатель для крупнокусковых материалов с износостойкой лентой.

Уникальный конструктив с тремя степенями регулировки, бесприводная отсекающая шторка.

Мотор редуктора с сервис фактором не менее 1.3

Частотное управление процессом дозирования.

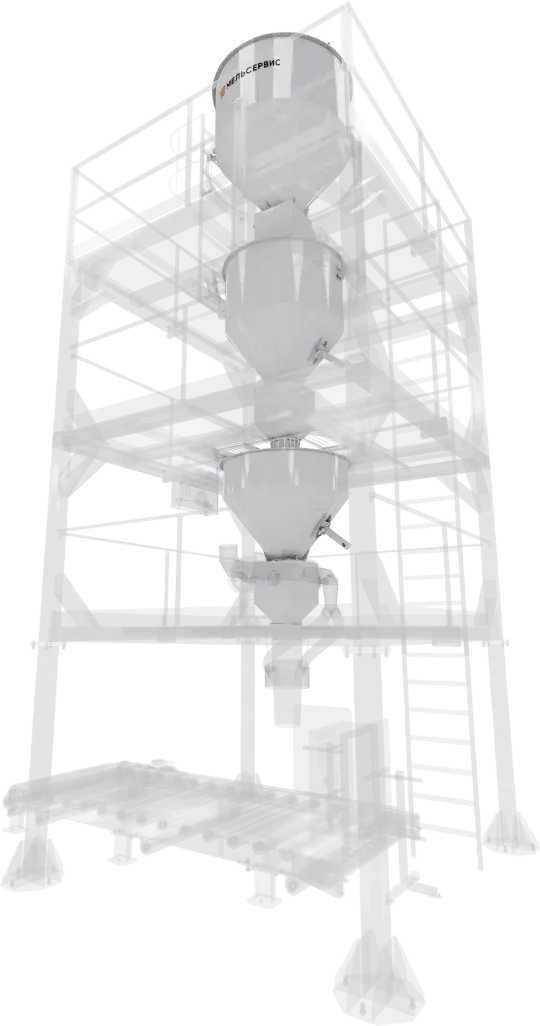

Затарка биг-бэгов

Весовые, надвесовые и подвесовые бункеры цилиндрической формы гарантируют 100% истечение материалов при затарке Биг-Бэгов.

Проработка конструктива и геометрии бункеров под определённый материал Заказчика

Для линии фасовки "Брутто"

в зависимости от плотности продукта, определяется оптимальный объем оперативного бункера, не менее трёх доз.

Для линии фасовки "Нетто"

  • выбирается дозатор Биг-Бэгов (МС-500, МС-1000)
  • определяется необходимость/возможность комплектации надвесовым и подвесовым бункером (увеличение производительности влечёт увеличение габаритов)
  • рассчитывается оптимальный объем и геометрия оперативного, весового и подвесового бункеров

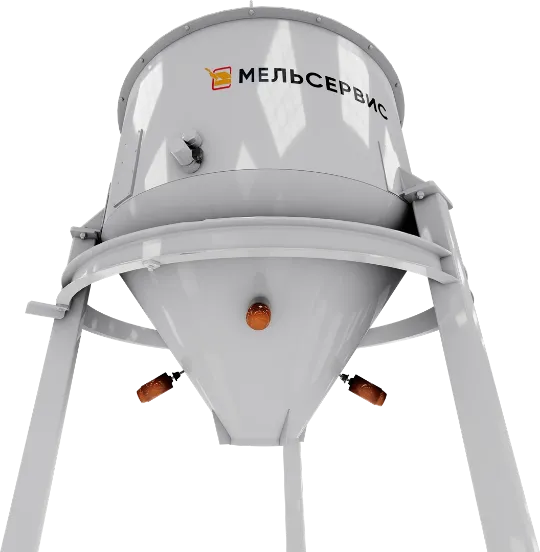

Побудители материалов (опция)

Для трудносыпучих материалов, склонных к налипанию и зависанию, бункеры дополнительно комплектуются пневмоимпульсными устройствами ИСТА / пневмопобудителямиNetterVibration, Camozzi/ электровибраторами"Красный маяк"

Тип побудителей, их расположение определяется характеристиками продукта и геометрией бункера.

При установке побудителей, с целью эффективной их работы, как правило, используется выделенная сеть подачи сжатого воздуха.

Побудители материалов пневмоимпульсные устройства ИСТА пневмопобудители NetterVibration, Camozzi электровибраторы "Красный маяк"

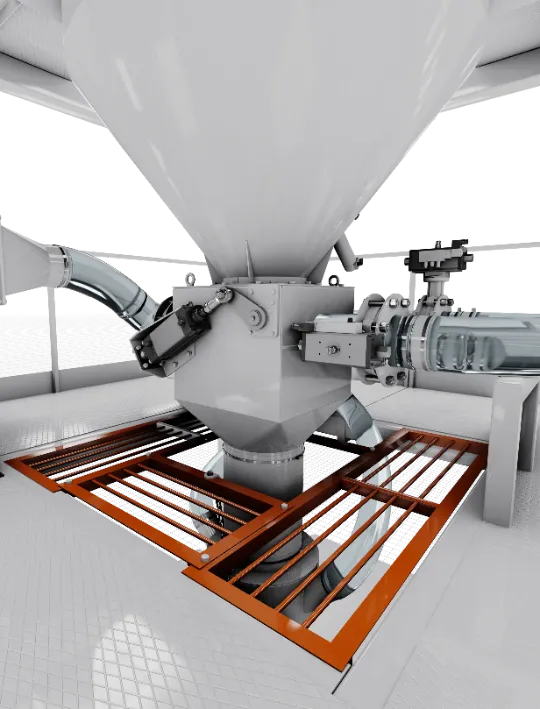

Устройства моментального отсечения продукции и воздуха при затарке Биг-Бэгов

Устройства моментального отсечения продукции и воздуха при затарке Биг-Бэгов

Мы протестировали все возможные конструкции отсекающих заслонок и определили наиболее надежный и эффективный в эксплуатации вариант. Отсекающие заслонки секторного типа гарантируют моментальное истечение и герметичное отсечение любого продукта.

Дисковые поворотные пневматические затворы для системы подачи/отвода воздуха, сокращают время цикла операций, тем самым увеличивает производительность установки на 10%

Выбор конструктива горловины станции затаривания Биг-Бэгов

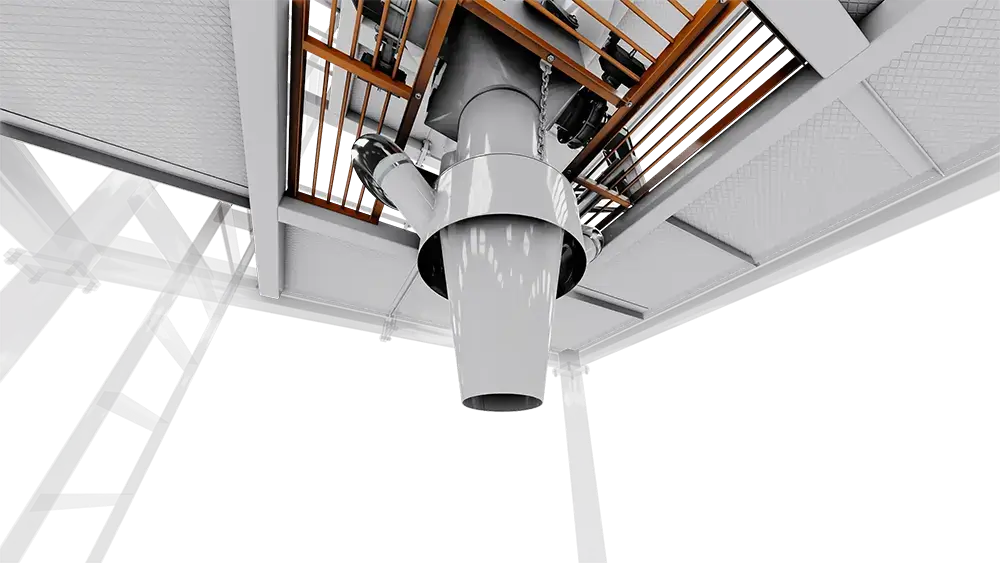

Конусная

Используется для высокопроизводительной фасовки "Нетто". Для всех видов Биг-Бэгов с полиэтиленовым вкладышем.

Фиксация горловины вкладыша на горловине станции затаривания происходит в следствии моментального раздува МКР.

Избыточное давление воздуха во вкладыше придаёт МКР требуемую форму, конусная горловина исключает потерю давления.

Предусмотрена возможность регулировки горловины по высоте ±150 мм.

Для фасовки 2-4 стропных Биг-Бэгов

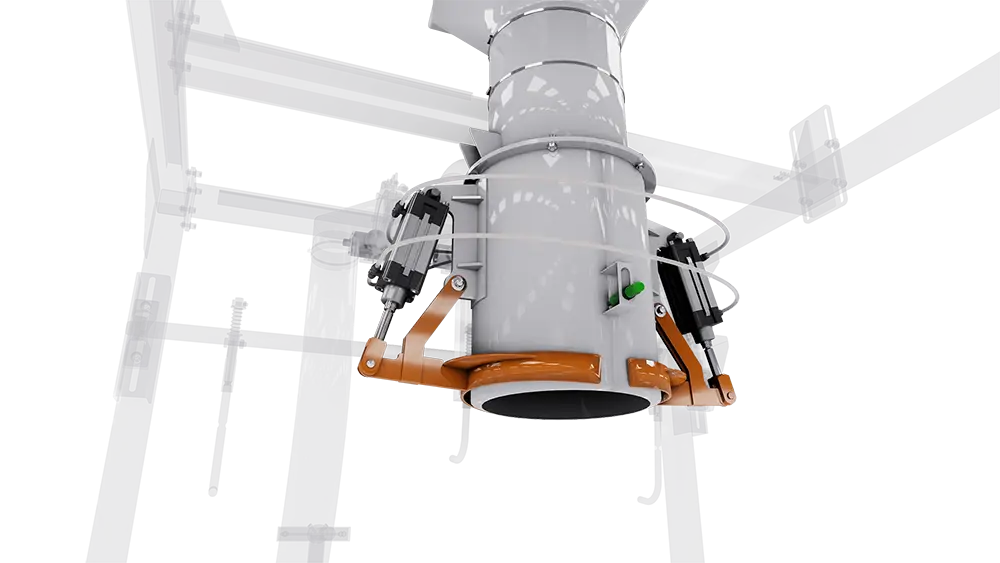

Цилиндрическая

Для фасовки "Брутто". Для 2-4 стропных Биг-Бэгов следующих модификации: верх-открытый, верх-сборка, верх-люк, верх-крышка.

Фиксация полипропиленовых сборки / люка на горловине станции затаривания производится пневматическими зажимами (опция).

Необходимую геометрическую форму МКР придают стропы, которые фиксируются на стропных захватах.

Для МКР модификации верх-сборка, верх-люк предусмотрен предварительный его раздув.

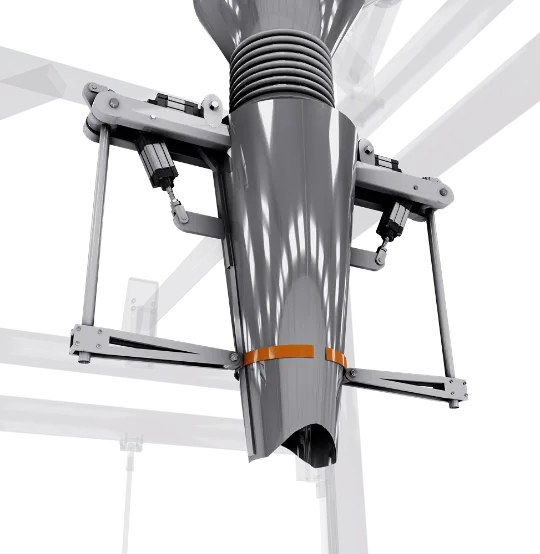

Пневматический зажим для конусной горловины (опция)

Позволяет герметично, быстро и безопасно фиксировать полиэтиленовую горловину вкладыша Биг-Бэга, что актуально для сильно пылящих, мелкодисперсных материалов.

Пневматический зажим для конусной горловины биг-бэга

Выбор типа стропных захватов затаривателя Биг-Бэгов

Механические

Натяжка и фиксация строп производится вручную, рычагами, с фиксацией выбранного положения.

Стропные захваты регулируются под любую длину строп МКР, что позволяет выполнять сброс строп в полуавтоматическом режиме под весом наполненного контейнера.

Пневматические

Натяжка и фиксациястроп производится в автоматическом режиме двумя пневмоцилиндрами.

Стропные захваты регулируются под любую длину строп МКР.

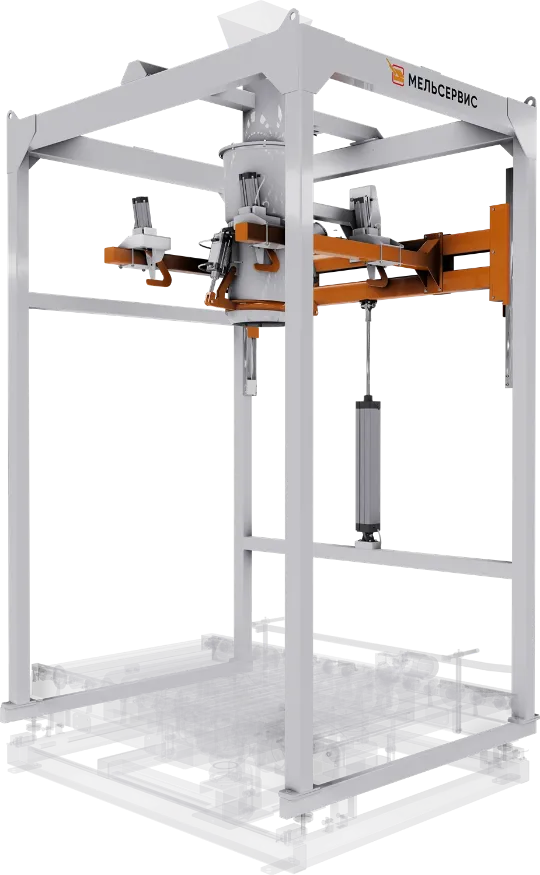

Подъёмный механизм с пневматической фиксацией строп Биг-Бэгов

Подъёмный механизм с пневматической фиксацией строп Биг-Бэгов (опция)

  • Для МКР разных размеров с различной длинной строп.
  • Для затаривания Биг-Бэгов продукцией, требующей уплотнения (мука, мелкодисперсные минеральные удобрения, сода, цемент, сухое молоко, порошкообразные материалы и др.).
  • Для придания наполненному Биг-Бэгу формы, устойчивой к транспортировке в 2-3 яруса по высоте.

Комплектуется подъёмным пневмоцилиндром грузоподъёмностью и усилием 650 кгс (при давлении 0,6 МПа)

Четыре пневматических устройства фиксации и сброса строп.

Подъёмный механизм разработан как для станции затаривания "брутто" так и для станции затаривания "нетто".

Уникальная, не имеющая аналогов разработка.

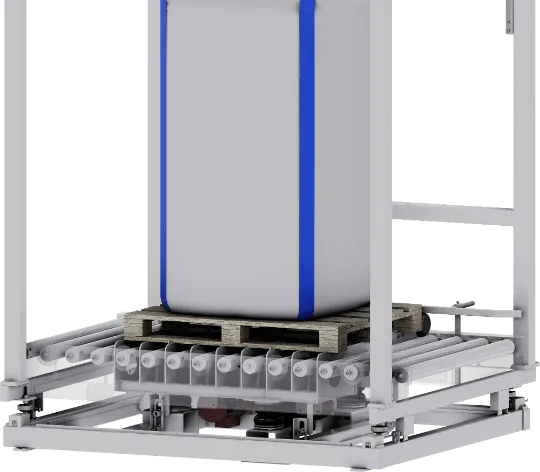

Механизм уплотнения продукции при фасовке МКР.

Некоторые виды продукции (мука, мелкодисперсные минеральные удобрения, сода, цемент, сухое молоко, порошкообразные материалы и др.), требуют уплотнения в процессе дозирования.

Мы разработали оригинальный механизм уплотнения, сочетающий в себе две функции:

- пневматический подъём / опускание уплотняющих пластин посредством пневмоподушек

- приведение уплотняющих пластин в действие электромеханическим вибратором.

Уплотняющие пластины могут иметь прямой контакт с Биг-Бэгом или через паллету

Количество циклов уплотнения определяется характеристиками продукта.

Механизм уплотнения используется в конструктиве с подъёмным механизмом.

Механизм уплотнения продукции при фасовке МКР

Определение типа приёмных и отводящих конвейеров станции затаривания Биг-Бэгов

Тип конвейера - приводные роликовые или ленточные, гравитационные роликовые.

Тип определяется гранулометрическими характеристиками продукта, устойчивостью наполненного Биг-Бэга при транспортировке, требованиями Заказчика.

Длина конвейеров варьируется от 1 до 40м.

Тросовые выключатели по всей длине конвейера.

Возможна комбинация разных типов конвейеров.

Конвейеры комплектуются мотор-редукторами SITI и Элком, сервис фактор не менее 1,3

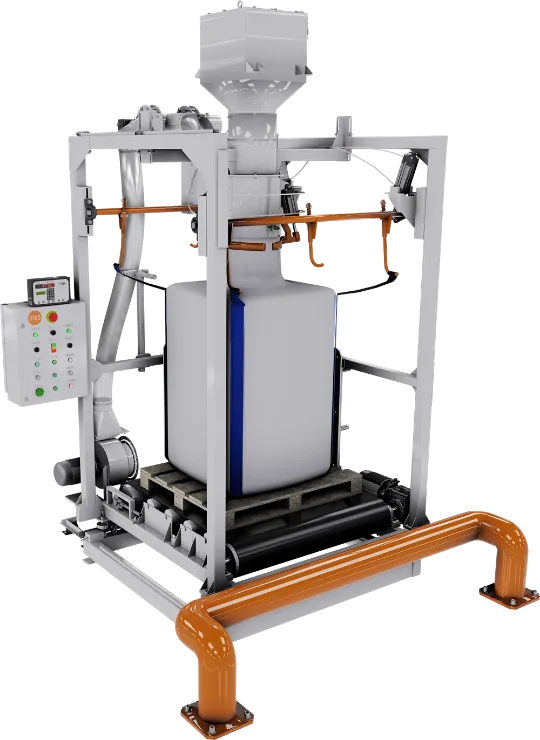

Затариватель Биг-Бэгов без отводящего конвейера

Затариватель Биг-Бэгов "брутто" без отводящего конвейера.

Для моделей "брутто" доступна бюджетная комплектация без отводящего конвейера.

При данной комплектации наполненный Биг-Бэг размещается на паллете и забирается вилочным погрузчиком.

Предусмотрен ограничитель положения вилочного погрузчика.

Детальная проработка комплектации.

Мы используем только надежные комплектующие от проверенных поставщиков. При комплектации оборудования можем учитывать пожелания Заказчика по выбору поставщика комплектующих.

В базовой комплектации:

Пневмооборудование CAMOZZI, SMC.

Электрооборудование DEKraft, KipPribor, ОВЕН, СЕНСОР,сенсорная панель оператора Weintek.

Весоизмерительный блок и высокоточные тензодатчики российского производства.

Щит управления по стандарту IP-65.

Комплект ЗИП на 1, 2 или 3 года эксплуатации.

Для моделей "нетто" применяются програмируемые контроллеры DELTA.

Гарантийный срок эксплуатации до 24 мес.

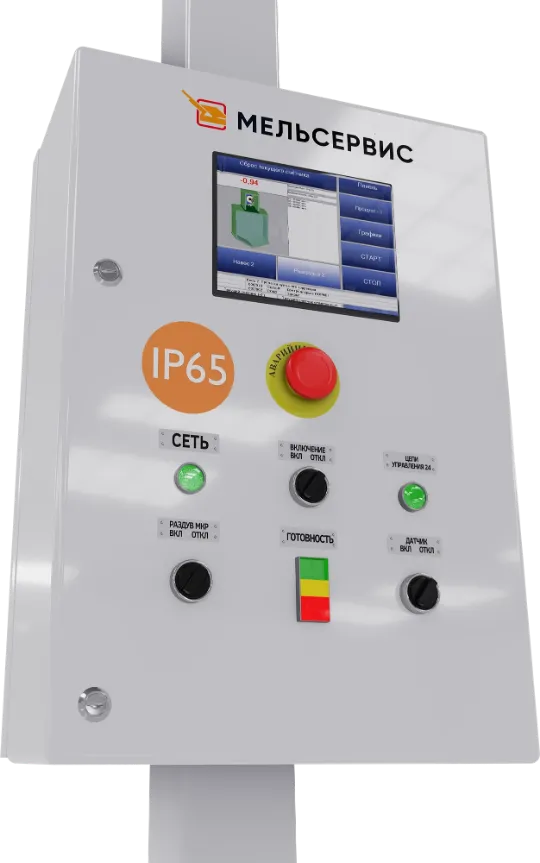

Функциональное и эргономичное управление.

Управление станцией затаривания реализовано через сенсорную панель Weintek с адаптацией интерфейса программы управления под требования Заказчика.

Возможность управления скоростью и параметрами дозирования, учет и задание количества Биг-Бэгов.

Обмен данными с весоизмерительным контроллером по протоколу Modbus

Weintek является одним из ведущих производителей HMI в мире, его продукция давно зарекомендовала себя как надежная и функциональная.
HMI панель предоставляет оператору станции расширенный набор функций управлений и параметров управления, визуализацию происходящих в процессе дозирования технологических этапов, дают возможность архивации данных о параметрах системы и возникших нештатных ситуациях.

Функциональное и эргономичное управление станции затаривания биг-бэгов МКР
пылеулавливающая установка фасовки МКР

Комплектация пылеулавливающими установками

В случае отсутствия у Заказчика возможности подключения фасовки МКР к существующим аспирационным сетям, предлагаем локальные рукавные фильтры МС-ЛФ. Производительность данных фильтров составляет: 400;800;1200;1600;2400;2х2400 м3/ч.

На данных фильтрах предусматривается как локальная так и централизованная система пылеудаления.


Модульная металлоконструкция станции затаривания Биг-Бэгов

Надежная модульная металлоконструкция.

Оборудование станции затаривания Биг-Бэгов "нетто" размещается на модульной металлоконструкции. В зависимости от комплектации надвесовым, подвесовым бункерами и производственными условиями Заказчика определяется тип и габариты металлоконструкции. При необходимости вносятся дополнения / изменения в существующую конструкторская документацию.

Рамная сборка гарантирует легкий монтаж станции затаривания в любых производственных помещениях.

Увеличенный запас прочности и эксплуатационной надежности за счет уникальных конструктивных решений, повышенной металлоемкости, продуманной эргономики.

Металлоконструкции покрыты профессиональной тиксотропной двухкомпонентной грунт-эмалью PURMAL S-50 Malchemна основе акрил-полиуретановых смол с добавлением атмосферо-и химическистойкихпигментов и антикоррозионных наполнителей.

Эргономичные площадки обслуживания соответствуют всем стандартам безопасности.

Все станции затаривания Биг-Бэгов проходят в обязательном порядке сборку и заводские испытания на нашей производственной площадке.

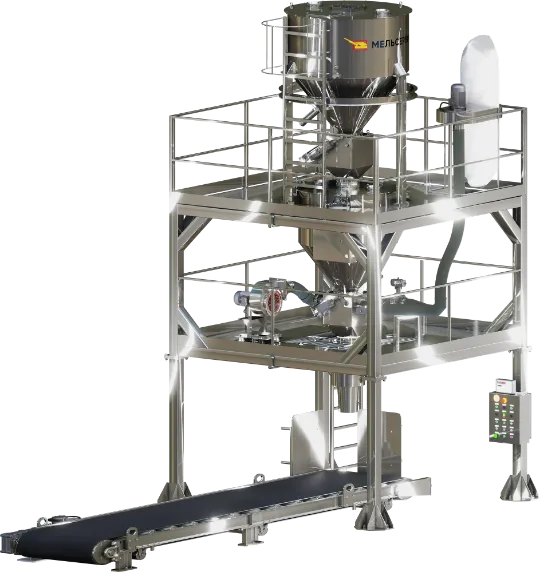

Коррозионностойкое исполнение и комплектация

При эксплуатации станции затаривания Биг-Бэгов с продуктом высокой коррозионной активности, узлы и детали изготавливаем из нержавеющей стали - AISI 304 / AISI 316. Покупные комплектующие также предлагаем в коррозионностойком исполнении. Силовые щиты и щиты управления изготовлены из нержавеющей стали со степенью защиты IP-65. Используются сальниковые устройства повышенной надёжности.

Узнать больше об оборудовании из нержавеющей стали >

При эксплуатации станции затаривания Биг-Бэгов с продуктом высокой коррозионной активности, узлы и детали изготавливаем из нержавеющей стали

Дополнительные опции

В каждой поставке мы, в обязательном порядке учитываем технические требования Заказчика.
Интегрируем оборудование в существующие производственные процессы и линии.

Предлагаем максимально эффективные решения по механизации и автоматизации участка фасовки МКР.
Любим реализовывать комплексные проекты "под ключ".

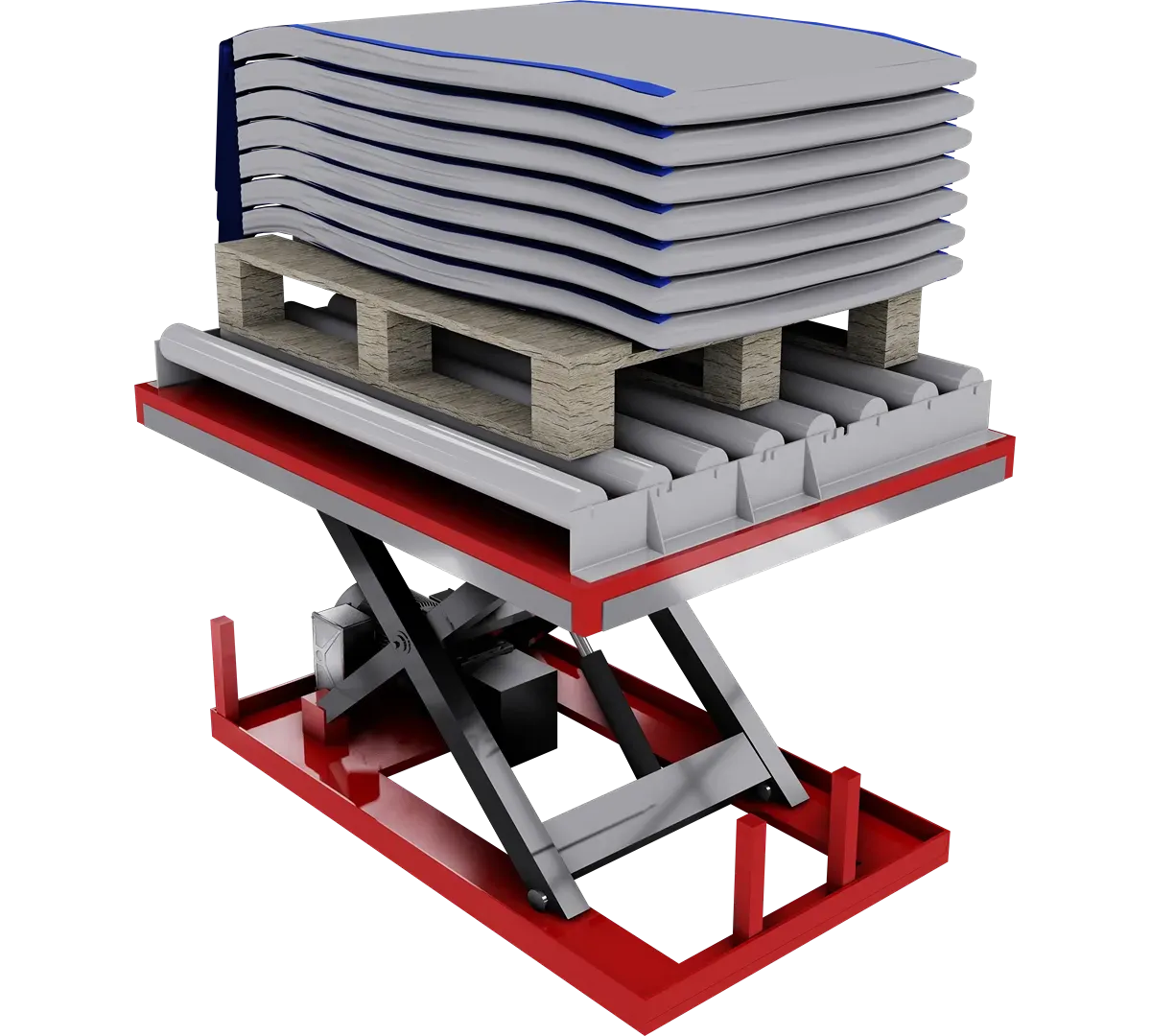

Подъемный стол для Биг-Бэгов

Подъемный стол для Биг-Бэгов

При высокопроизводительном затаривании Биг-Бэгов, от 40 контейнеров в час, целесообразно использовать подъёмный стол.

Данная опция сводит к минимуму ручной труд оператора при подаче пустых Биг-Бэгов к горловине станции затаривания.

Высота позиционированного подъёма составляет 120 см. Разовая закладка пустых Биг-Бэгов - до 50 штук

Диспенсер паллет

Диспенсер паллет

Автоматический диспенсер паллет — это наиболее производительное решение, обеспечивающее непрерывную подачу паллет в зону укладки без привлечения ручного труда.

Выдача паллеты осуществляется поштучно на цепные конвейеры и рольганги. Конструктив может быть выполнен с пневмо- или электро- приводами.

Кросс-конвейер для паллет

Кросс-конвейер для паллет

Предназначен для соединения потоков цепных и роликовых конвейеров под прямым углом.

Могут иметь как электромеханический так и пневматический привод перегрузки.

По требованию Заказчика, станция фасовки МКР дополнительно комплектуется:

  • Запайщиком полиэтиленовой горловины вкладыша
  • Промышленным принтером/маркиратором
  • Накопителем паллет

Смотреть видео работы фасовки в Биг-Беги

Декларации и метрология

Полный комплект документов

  1. Декларации о соответствии требованиям Технического Регламента Таможенного союза ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011
  2. Паспорт и руководство по эксплуатации на оборудование
  3. Свидетельство об утверждении типа средств измерений RU.C.28.007.A №57820/1
  4. Паспорта и РЭ на комплектующие
  5. Комплект электрических схем

* Дозатор весовой типа МС зарегистрирован в Госреестре средств измерений под №43306-15 и допущен к применению в Российской федерации, зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан под № KZ31VTS00002865.
